Производственные возможности
Весь арсенал современных средств автоматизированного проектирования пресс-форм, штампов, режущего и специального инструмента, а также высокая квалификация инженерно-технического и промышленно-производственного персонала позволяют изготавливать сложную технологическую оснастку в соответствии с требованиями Заказчика. Коллективом нашего предприятия наработан большой опыт проектирования и изготовления оснастки любой сложности.
Конструкторско-технологическое сопровождение проектов ведется при помощи лицензионного программного обеспечения SolidWorks и КОМПАС-3D. Также имеется современный инженерно-технический центр и бюро программирования, что совместно с крепкой материально-технической базой на основе оборудования ведущих мировых производителей – HAAS, CHARMILLE, AGIE – позволяет в короткие сроки изготавливать продукцию по чертежам и математическим моделям Заказчика. Производство работает с различными инструментальными сталями и сплавами для изготовления рабочих частей штампов и пресс-форм. Помимо отечественных марок используются стали и сплавы фирм SCHMOLZ-BICKENBACH и BOHLERUDDEHOLM.
Парк оборудования инструментального производства
|
Наименование станка |
Модель |
МАХ размеры обработки, мм |
МАХ масса заготовки, кг |
Мощность гл.привода, кВт / МАХ частота вращения, об/мин |
|
Вертикальный консольно-фрезерный |
6Р13 |
100x320x410 |
300 |
10/1460 |
|
Плоскошлифовальный с крестовым столом и горизонтальным шпинделем |
3Е711ВФ2 |
680x200x370 |
220 |
5,5/2230 |
|
3Е711Е |
630x200x370 |
220 |
5,5/2230 |
|
|
3Д725 |
2000x630x630 |
2000 |
30/1500 |
|
|
Полуавтомат плоскошлифовальный с крестовым столом и горизонтальным шпинделем |
3Д722 |
1250x320x280 |
700 |
15/1500 |
|
SG50100AHD |
500x1000x600 |
1000 |
7,5/1450 |
|
|
Центровой круглошлифовальный высокой точности |
KU 250-03 |
250x750 |
120 |
4/20000 |
|
Полуавтомат круглошлифовальный универсальный высокой точности |
Л3-269Ф2 |
15x160 |
50 |
0,55/15000 |
|
Полуавтомат внутришлифовальный универсальный высокой точности |
3М227ВФ2 |
20х200х200 |
50 |
9,2/28000 |
|
Копировально-шлифовальный оптической проекции |
WASINO GLS-80A |
250x80x80 |
- |
- |
|
Горизонтально-расточной с неподвижной передней стойкой |
2А622Ф4 |
1000x1000x1250 |
5000 |
11/1250 |
|
Токарно-винторезные станки |
1К625 |
500х930 |
1500 |
10/2000 |
|
1К62 |
400х1000 |
1300 |
10/2000 |
|
|
1М63МФ101(ДИП300) |
630х2000 |
2000 |
18,5/1600 |
|
|
CDS 6250 B/1500 |
500х1500 |
300 |
7,5/2240 |
|
|
CKE 6150Z с ЧПУ |
500х1500 |
300 |
7,5/2200 |

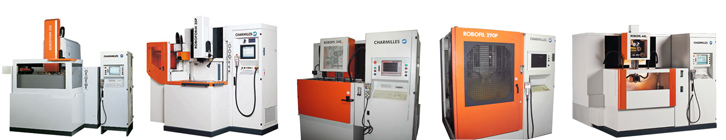

ЭЛЕКТРОЭРОЗИОННЫЕ СТАНКИ GF AgieCharmilles
|
Модель |
Размеры заготовки, мм |
Размеры рабочей зоны, мм |
Точность, мм |
Max масса деталей, кг |
Примечание |
|
ROBOFORM 550 |
1200х850х400 |
600х400х450 |
0,0001 |
1600 |
прошивной |
|
ROBOFORM 35P |
800х550х370 |
350х250х300 |
0,0001 |
500 |
прошивной |
|
ROBOFIL 240SL |
1000х550х220 |
350х220х220 |
0,005 |
750 |
вырезной |
|
ROBOFIL 290P |
850х500х200 |
400х250х200 |
0,005 |
500 |
вырезной |
|
ROBOFIL 440 |
1200х700х400 |
550х350х400 |
0,005 |
1500 |
вырезной |
|
CUT 300 |
1200х700х400 |
550х350х400 |
0,005 |
1500 |
вырезной |

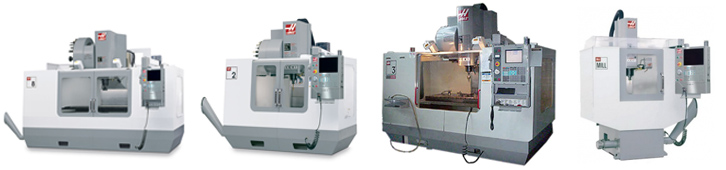

ВЕРТИКАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
|
Модель |
Размеры рабочих зон, мм |
Точность, мкм |
Наибольшая масса деталей, кг |
Max обороты шпинделя, об/мин |
|
HAAS VF-8 |
1626х1016х762 |
0,005 |
1814 |
7500 |
|
HAAS VF-2 |
760х410х500 |
0,005 |
1000 |
7500 |
|
HAAS VM-3 |
1000х660х600 |
0,005 |
500 |
12000 |
|
HAAS Minimill |
400х300х250 |
0,005 |
350 |
10000 |
Оборудование термической обработки
|
Наименование |
Модель |
МАХ температура, оС |
Размеры рабочей зоны, мм |
|
Печь шахтная для закалки |
ПШЗ 10.15/12 (2 шт.) |
1200 |
1000х1500 |
|
Печь камерная |
СНО-4.8.2,5/13-41 |
1000 |
700х450х390 |
|
Печь муфельная |
СНОЛ-3,5.3,5.3,5/4,5-43 |
450 |
200х300х200 |
|
Печь камерная |
СНО 2.2,5Х5,0 |
1000 |
300х600х200 |
|
Печь камерная |
СНО-043 (2 шт.) |
1000 |
300х600х200 |
Оборудование заготовительного участка
|
Наименование |
Модель |
Max размеры заготовки, мм |
|

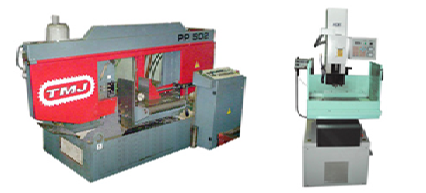

Ленточнопильные станки |
PILOUS РР-502 |
500/500х500 |
|
COSEN CH-7050 |
500/500х700 |
Грузоподъемные механизмы
|
Наименование |
Грузоподъемность, т |
Высота подъёма, м |
Количество, шт. |
|
Кран-балка |
3,2 |
6 |
5 |
